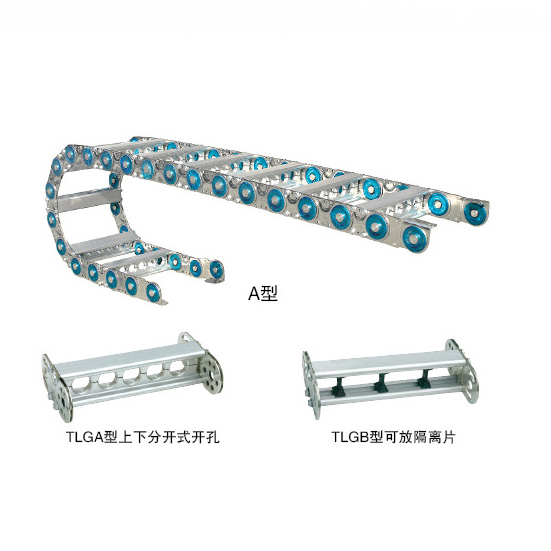

TLGA型钢制拖链

TLGA型钢制拖链可承载数量多，重量大的电缆及油管，自由悬置{允许不用支承轮）长度大，支撑板可依顾客需要制作，适用于工作母机，移动机械等。其弯曲半径为 50 一 600mm ，链板高度为 35 一 150mm ，可任意选用

TLGA型钢制拖链其使用行程*大为 32 米。适用于所有传动方式。可随意加长拖链的支撑板宽度为 150mm * 600mm ，孔与孔之间的间隔量为 5mm链板的高度，也就是支撑板的高度，是由电缆*大直径决定的，机床*大限度运转时，如拖链的宽度超过 300mm ，

拖链的长度超过 4m 时出于稳定性原因，应考虑选择加大一号规格的拖链。

弯曲半径要根据电缆的*大直径选择并应达到电缆直径的 10 倍弯曲半径可根据所给表格选择 50 一 600 mm ，行程小的可相应选择较小的半径。

拖链的长= 1 / 2 行程+ 4 个弯曲半径，这只适用于当固定联结是在行程的中点时拖链的固定可根据机床的位置情况选择。固定角钢可放在外周或内周在拖链内或外部，一般情况联结部分在拖链内，而向外周。
