钢制拖链的分类及结构特点

钢制拖链的分类及结构特点：

钢制拖链应用在机床机械等的电缆、油管、气管、水管、风管上面，起牵引和保护作用。钢制拖链的使用起源于德国，后来国内引用并创新结构。现在的钢制拖链已经广泛使用在机床上，保护了电缆等也使机床整体看起来更美观。钢制拖链根据使用环境和使用要求的不同分为桥式钢制拖链、全封闭钢制拖链、半封闭钢制拖链三种。

钢制拖链的结构：

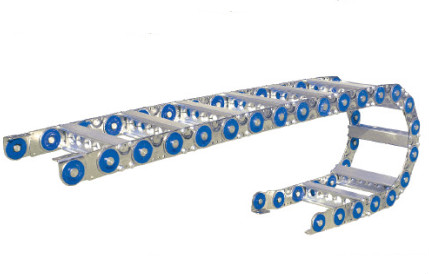

1、钢制拖链外形似坦克链，由众多单元链节组成，链节之间转动自如。

2、相同系列的钢制拖链内高、外高、节距相同，拖链内高、弯曲半径R可有不同的选择。

3、单元链节由左右链板和上下盖板组成，钢制拖链每节都能打开，装拆方便，不必穿线，打开盖板后即可把电缆、油管、气管等放入拖链内。

4、另可提供分隔片，将链内空间按需要分隔开。

钢制拖链是一种常见的机械设备，其功能主要是保护线缆和油管等不受外力损坏。根据使用环境和要求，钢制拖链主要可分为三种类型：桥式钢制坦克链、全封闭钢制坦克链以及半封闭钢制坦克链。

在结构上，钢制拖链外形类似坦克链，由众多的单元链接组成，这些链接之间可以自由转动。相同系列的钢制拖链内高、外高、节距均相同，而内宽和弯曲半径R有多种选择。钢制拖链本体主要由连接板、分隔框体、轴销以及前后固定座所组成。连接板有SUS304不锈钢及镀铬钢板两种材质可以选择，以适应不同的环境需求。分隔框体则采用AL6061高压铝挤型材质，既可以承受高负载也能减轻拖链的运作负担，并且分隔孔的大小可以根据需求进行调整。

就特性而言，钢制拖链的*大位移速度可以达到40M/分钟，运行时的噪音不会超过68分贝，而且寿命可达100万次往复运动以上。因此，钢制拖链在复杂的工作环境中有着优良的稳定性和耐用性，广泛应用于机械设备中。
